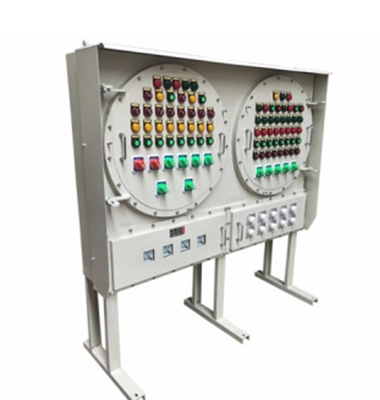

BXM(D)-13回路防爆配电柜(户外立式IIC级)

BXM(D)-13防爆配电柜性能特点：



1、本产品为复合型，开关箱采用隔爆型结构，母线箱及出线箱采用增安型结构，采用模块结构，各种回路可以自由选着组合;



2、本产品全面推出新型优化的设计方案及专利操作机构;全新的设计方案优化了内部元件，进出线箱接线端子，面板布局配置等，

使得产品结构更加合理、更经济实惠、性能更加完善。新型专利操作机构采用连动结构独立于操作面板，采用卡扣方式安装内部元件上，

结构紧凑合理、通用性强、操作方便、手感好。并且设有自动导向功能，在检修后盖板可以轻松合上;



3、有特殊要求可特制;



4、钢管或电缆布线均可;



5、户外型加装防雨罩。



BXM(D)-13防爆配电柜在下列情况下能够可靠工作：



1、周围空气温度上限值不超过+40℃，下限值不低于-20℃，且24小时内的平均值不超过+35



2、安装地点的海拔不超过2000m;



3、在无显著摇动、振动和冲击的地方;



4、安装地点最湿月平均最大相对湿度不超过95%，同时该月的月平均温度不低于+25℃;



5、污染等级为3级;



6、安装类别为ⅱ、ⅲ类;




BXM(D)-13防爆配电柜产品参数：



1、防爆标志：exdeiibt6



2、防护等级：ip65



3、防腐等级：wf1



4、总开关配置：c65或cm1



5、支路开关配置：ip/2p/3p/4pc65系列开关或国产正泰开关，可带漏电保护功能;



6、母线腔配置：内部设置有母线和防爆只是灯;



7、接线箱配置：接线箱设备的接线端子为魏德米勒sak系列端子或别的uk端子



8、引入口装置：g1/2"-g3"



举例：BXMD-11K160回路防爆配电柜 BXMD-11K160  11回路带总开关防爆配电柜



BXM(D)-13防爆配电柜适用范围：



1、爆炸性气体混合物危险场所:1区、2区。



2、性气体混合物:ⅱa、ⅱb、ⅱc。



3、可燃性粉尘环境20区、21区、22区



4、温度组别:t1~t6。
