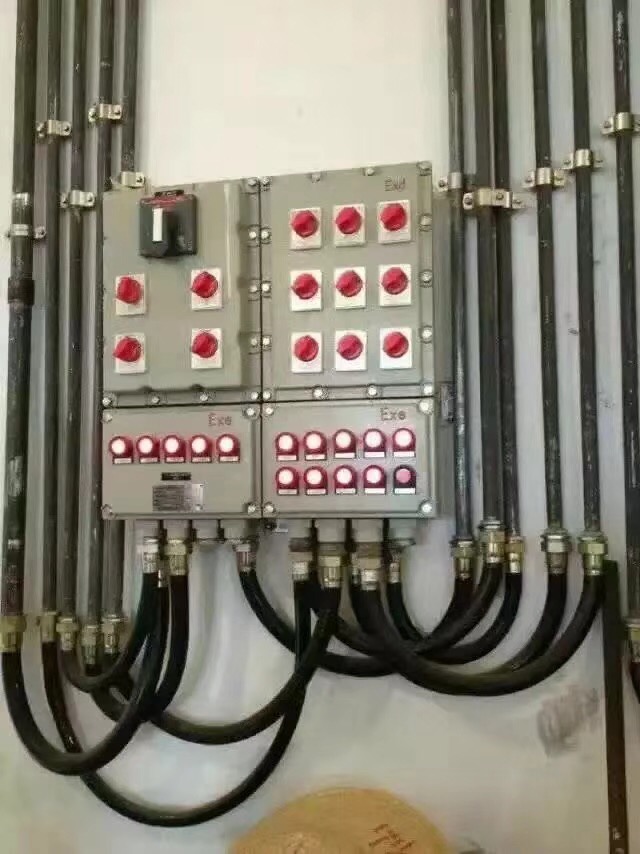

首先,防爆配电箱的进线口和出线口应位于箱体的下底面,尽量不要位于箱体的上顶面、侧面、后缘或门。引入线和引出线应套好并分成束,防水弯曲。线束不得直接接触箱体的进出口;进入开关盒的电源线不得用螺栓连接。
二、防爆配电箱内的连接线应为绝缘线,接头不得松动,不得有外露带电部件;配电箱、开关箱内的工作零线应通过端子板连接,并与维修零线端子板分开。配电箱、开关箱的金属箱、金属电气设备板、箱内电气设备的非带电金属底座和外壳必须维修并接零线。维护零线应与端子板连接。
三、防爆配电箱应采用下进线、下出线,并有防爆通头,尺寸应根据图纸中的电缆类型确定,并应配备足够数量的橡胶垫圈。进出线应采用无火花防爆插件设备,并应有清晰的设备位置编号指示牌。
防备配电箱不仅仅是出线这一个地方是需要注意的很多其他的地方也同样的是需要进行注意的
防爆箱与普通配电箱的区别主要在于箱体的密封性,壳体的材质,厚度,以及布线的过线的安装方式,防爆电箱的密封性直接影响着配电箱的性能。
下面就列举几项比较常规使用的措施:
1、利用防爆格兰头,黄铜镀镍防爆接头比较,常用的防爆格兰头有碳钢材质铸造防爆格兰头,不锈钢材质防爆格兰头,黄铜材质防爆格兰头,格兰头能够有效的避免摩擦碰撞产生的火花问题。
2、利用防爆穿线盒,价格便宜,实用,购买方便。再配合使用 电工胶泥 效果就更好了。zui常用的防爆接线盒有铸铝材质,有条件的厂家也有选择不锈钢出材质的防爆接线盒,防爆等级更高。
3、利用防爆挠性连接管,对防爆箱的进出线进行合理的布置;常用的布线防爆挠性连接管主要有橡胶护套材质的防爆挠性连接管,更的软管有不锈钢编织护套制作的防爆软管。
通径 相对应的管螺纹 俗称 允许电缆zui大外径
DN15 G1/2 4分 φ7-φ10
DN20 G3/4 6分 φ10-φ14
DN25 G1 1寸 φ12-φ18
DN32 G1.2 1.2寸 φ15-φ23
DN40 G1.5 1.5寸 φ18-φ30
DN50 G2 2寸 φ25-φ38
DN70 G2.5 2.5寸 φ30-φ46
DN80 G3 3寸 φ38-φ56
